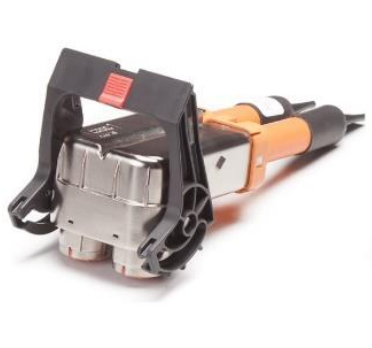

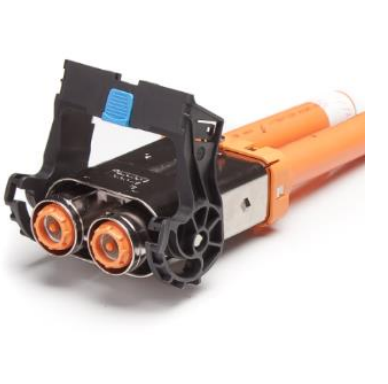

Amphenol HVMC2P12 2-полюсные металлические разъемы высокого напряжения 1000 В постоянного тока EV с HVIL

Деталь металлического соединителя высокого напряжения Amphenol HVMC2P12 12 мм, 2 полюса

Номер детали

• Артикул:
  90°:
  HVMC2P12FV X16 (экран 16 мм²)
  HVMC2P12FV X35  (экран 35 мм²)

  HVMC2P12FV X50  (экран 50 мм²)
  HVMC2P12FV X70 (экран 70 мм²)
  180°:


  HVMC2P12FS X16 (экран 16 мм²)
  HVMC2P12FS X35 (экран 35 мм²)

  HVMC2P12FS X50 (экран 50 мм²)
  HVMC2P12FS X70 (экран 70 мм²)

• Розетка:

  ХВМК2П12МВ Х ХХ

Технические характеристики

• Конструкция стыковки:
  Гарантия блокировки с помощью CPA.
  Управление с ручкой.


• Клеммная система:
  2 x φ12 мм клемма Radsok, серебряное покрытие
  Размер провода 16/35/50/70 мм², экранирование (LV216:2016)
  Контактная система HVIL

• Технология подключения:
  Обжим силовой клеммы «мама»
  Обжим сигнальной клеммы «мама»

• Общие сведения:
  IP67, IP6K9K (сопряженный)
  IPXXB (несопряженный) Экранирование
  HVIL
  на 360°
  LV215 PG18A

Характеристики производительности

• Вытягивающее усилие : ≤ 75 Н

• Диапазон температур: от -40 ℃ до + 140 ℃.

• Диапазон напряжения: 10 00 В постоянного тока

• Выдерживаемое напряжение: 2500 В переменного тока, 1 мин.

• Инсул. Сопротивление: ≥2500 МОм, 1 кВ постоянного тока


• Циклы сопряжения:  ≥50 циклов

• Номинальный ток:
      35 мм² = 180 А
         50 мм² = 250 А
      70 мм² = 300 А

• Конструкция:
  Материал корпуса: PA66-GF V0
  Материал клемм: Медный сплав

          RFI/EMI: металлическое экранирование
