10 кВт KL-C-35025 350 В 25 А Встроенное зарядное устройство с воздушным/жидкостным охлаждением IP67 с CAN-шиной/включением

10 кВт KL-C-35025 350 В 25 А Встроенное зарядное устройство с воздушным/жидкостным охлаждением IP67 с CAN-шиной/включением

Зарядное устройство серии KL-C мощностью 10 кВт было специально разработано для питания аккумуляторной батареи электромобиля на базе китайского производства.
стандарты зарядного устройства. Этот продукт не только обладает преимуществами высокой эффективности, небольшого размера, высокой стабильности, длительного срока службы, но и высокой
степень защиты, высокая надежность, а также полная защитная функция и т. д. Это определенно идеальный источник питания для зарядки электромобилей.

Модель:
KL-C-35025
Марка продукта:
Keller

штат:

Количество:



Запрос цены Добавить в корзину

Описание продукта

Введение 10 кВт OBC/бортовое зарядное устройство

Ключевые особенности:

Выходное напряжение и ток: Обеспечивает мощность 10 кВт, широкий диапазон напряжений 36 В, 48 В, 80 В, 96 В, 150 В, 200 В, 310 В. 350 В обеспечивает быструю зарядку и минимизирует время простоя транспортных средств.

Превосходная эффективность. Созданное для оптимальной производительности, это зарядное устройство повышает эффективность преобразования электроэнергии, что делает его лидером в своем классе по энергосбережению и снижению эксплуатационных расходов.

Расширенная защита: степень защиты IP67 обеспечивает полную защиту от проникновения пыли и погружения в воду, что гарантирует долговечность в различных условиях окружающей среды. Кроме того, внутренние механизмы тепловой защиты защищают от перегрева, что еще больше увеличивает срок службы и безопасность зарядного устройства.

Интеллектуальная связь: включает связь по шине CAN для плавной интеграции с системами управления транспортным средством, обеспечивая интеллектуальные процессы зарядки и мониторинг состояния зарядки и диагностику в реальном времени.

Компактный дизайн: несмотря на свою мощность 10 кВт, он легкий и компактный, что обеспечивает простую установку и интеграцию в различные платформы транспортных средств без ущерба для пространства или увеличения веса.

Технические данные OBC/бортового зарядного устройства мощностью 10 кВт с воздушным/жидкостным охлаждением

Вход переменного тока	KL-C-36150-3AX-XX-X	KL-C-48150-3AX-XX-X	KL-C-80100-3AX-XX-X	KL-C-9680-3AX-XX-X	KL-C-15060-3AX-XX-X	KL-C-20045-3AX-XX-X	KL-C-31030-3AX-XX-X	KL-C-35025-3AX-XX- X
Входное напряжение	3П 220/240 В переменного тока (3П + защитное заземление) 1П 85–300 В переменного тока
Макс. входной ток 1-фазный	30А
Входная частота	45–65 Гц
Максимальная входная мощность	10,5 кВт при 3P 220 В переменного тока 3,5 кВт при 1P 220 В переменного тока 1,7 кВт при 1П 110 В переменного тока
Коэффициент мощности	> 0,99
X емкость	2,2 мкФ
Y емкость L1--PE	15.1nFX3

Вход переменного тока	KL-C-36150-3BX-XX-X	KL-C-48150-3BX-XX-X	KL-C-80100-3BX-XX-X	KL-C-9680-3BX-XX-X	KL-C-15060-3BX-XX-X	KL-C-20045-3BX-XX-X	KL-C-31030-3BX-XX-X	KL-C-35025-3BX-XX-X
Входное напряжение	3П 220/380/440/480В переменного тока(3П+РЕ) 1П 85–300 В переменного тока
Макс. входной ток 1-фазный	15А
Входная частота	45–65 Гц
Максимальная входная мощность	10,5 кВт при 3P 323–520 В переменного тока 5,5 кВт при 3P 220 В переменного тока 3,5 кВт при 1P 220 В переменного тока 1,7 кВт при 1P110 В переменного тока
Коэффициент мощности	> 0,99
X емкость	2,2 мкФ
Y емкость L1--PE	15.1nFX3

Вход переменного тока	KL-C-36150-3CX-XX-X	KL-C-48150-3CX-XX-X	KL-C-80100-3CX-XX-X	KL-C-9680-3CX-XX-X	KL-C-15060-3CX-XX-X	KL-C-20045-3CX-XX-X	KL-C-31030-3CX-XX-X	KL-C-35025-3CX-XX-X
Входное напряжение	3P 600 В переменного тока (3P+PE) 1П 220 В переменного тока/1П 110 В переменного тока
Макс. входной ток 1-фазный	10А
Входная частота	45–65 Гц
Максимальная входная мощность	10,5 кВт при 3P 600 В переменного тока
Коэффициент мощности	> 0,99
X емкость	2,2 мкФ
Y емкость L1--PE	15.1nFX3

Выход постоянного тока	КЛ-С-36150	KL-C-48150	КЛ-С-80100	KL-C-9680	KL-C-15060	КЛ-С-20045	КЛ-С-31030	KL-C-35025
Применимо к литиевым батареям	36В	36-48В	80В	80-96В	150 В	200В	310В	350В
Применимо к свинцово-кислотным батареям	36В	48В	84В	96В	144В
Диапазон напряжения	21-48 В постоянного тока	28–63 В постоянного тока	51-115 В постоянного тока	56-126 В постоянного тока	86-193 В постоянного тока	115–257 В постоянного тока	180-400 В постоянного тока	202–450 В постоянного тока
Точность выходного напряжения	0,5%
Точность выходного тока	0,5% полной шкалы
Максимальный выходной ток	150А	150А	100А	80А	60А	45А	30А	25А
Максимальная выходная мощность при 3P 220 В переменного тока	7кВт	10кВт
Максимальная выходная мощность (однофазная)	3,3 кВт при 1P220 В переменного тока 1,5 кВт при 1P110 В переменного тока
Эффективность	До 95%

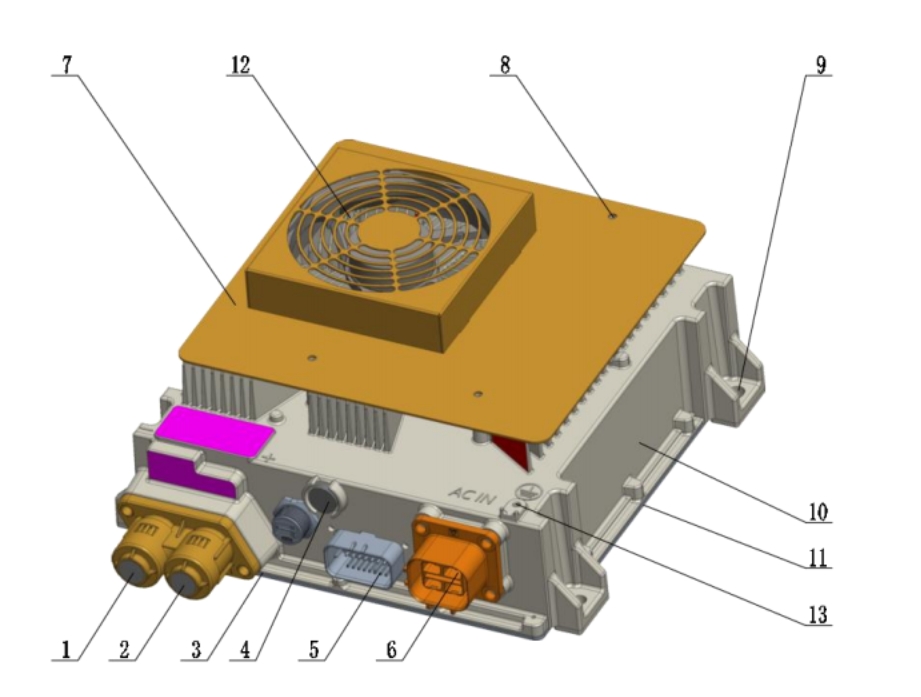

Обзор основных структурных компонентов

1. Выход положительный	2. Выход отрицательный
3. Слот для tf-карты	4. Водонепроницаемый сапун
5. Коммуникационная розетка	6. Входная розетка переменного тока.
7. Крышка вентилятора	8. Отверстие для крепежного винта крышки.
9. Точка винта крепления зарядного устройства.	10. Жилье
11. Нижняя пластина зарядного устройства	12. Фанаты
13. Точка заземления PE.

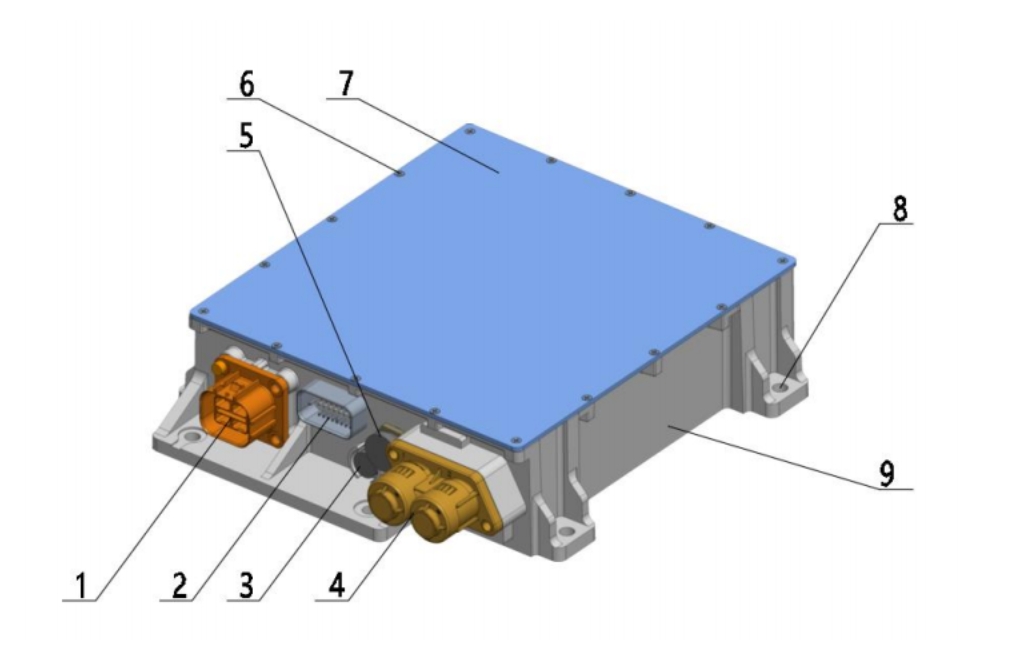

1. Входная розетка переменного тока	2. Коммуникационная розетка
3. Водонепроницаемый сапун	4. Выходной положительный и отрицательный результат
5. Слот для tf-карты	6. Крышка Винт
7. Крышка	8. Точка крепления винта.
9. Жилье

Dimensions

Тип принудительного воздушного и жидкостного охлаждения зависит от платформы электромобилей, оснащенной системой жидкостного охлаждения или без нее. Шкаф для установки без кожуха обязателен для обеспечения воздушного охлаждения зарядного устройства и обеспечения надлежащего потока воздуха для рассеивания тепла зарядного устройства.

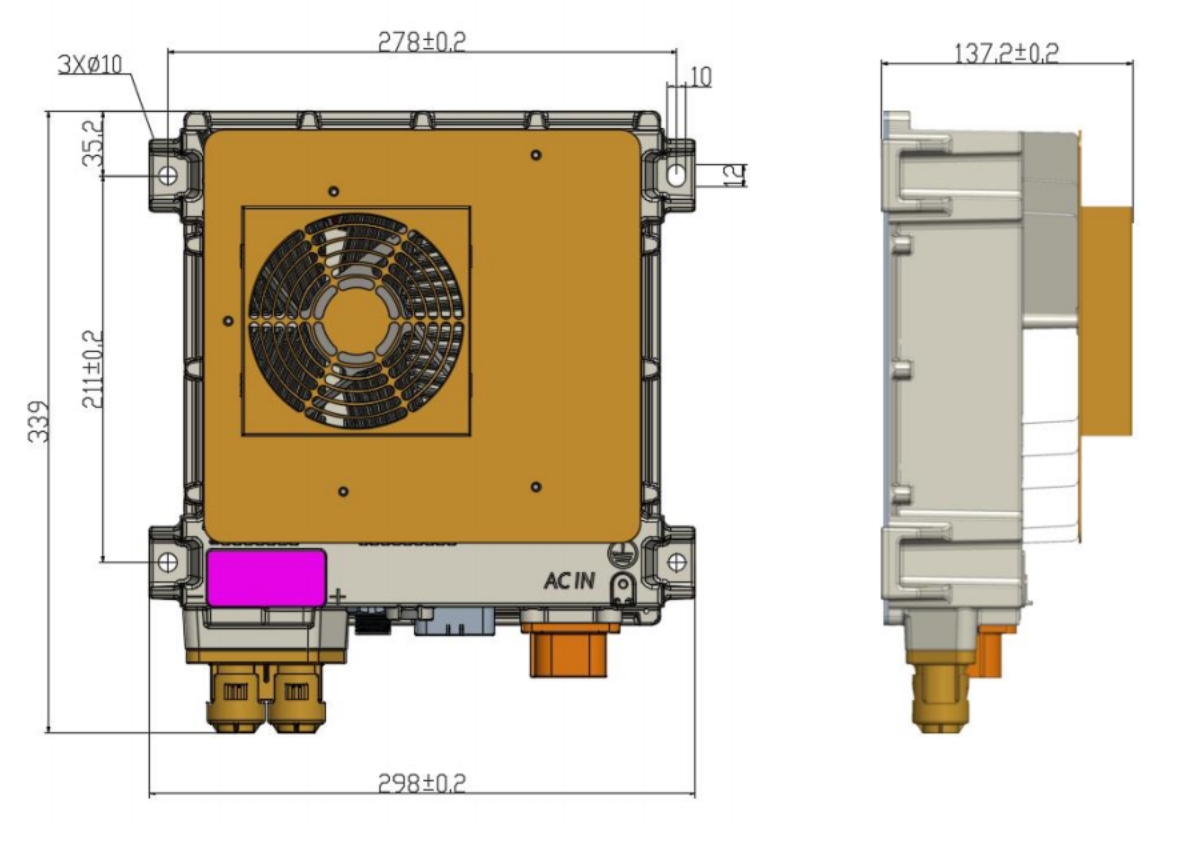

Версия с воздушным охлаждением

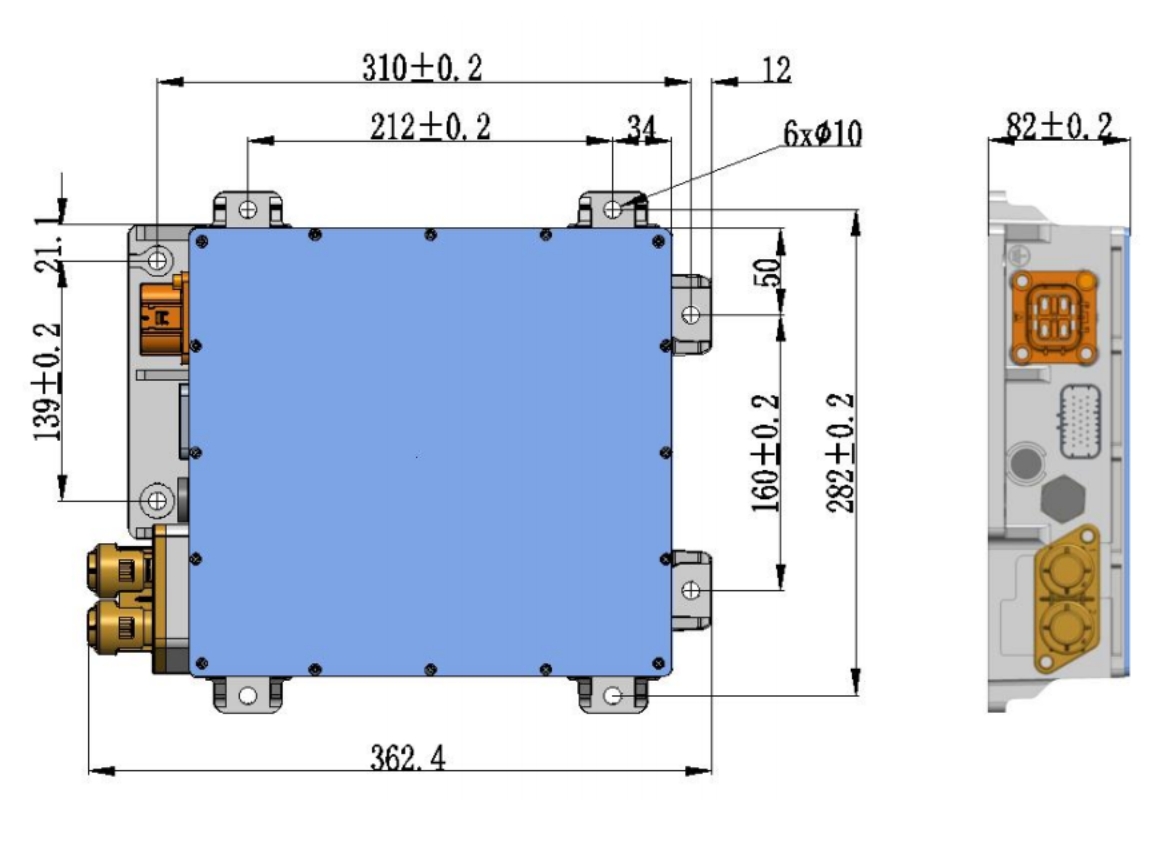

Жидкая версия

Заключение:

Бортовое зарядное устройство серии KL-C — это исключительное решение для электромобилей, которым требуется высокое напряжение. Он воплощает собой сочетание технологического прогресса и практической эффективности, что делает его незаменимым активом для электрификации транспорта. Благодаря этому зарядному устройству производители и владельцы электромобилей могут рассчитывать не просто на продукт, а на комплексное решение для зарядки, отвечающее потребностям современного электропривода.

Бортовое зарядное устройство мощностью 10 кВт KL-C-35025 Встроенное зарядное устройство 350 В 25 А. 350 В ОБС встроенное зарядное устройство с высоким током 350 В Встроенное зарядное устройство
