HFE82V-600
Hongfa
| HFE82V-600/xxx-12-HL6: | |
|---|---|
| HFE82V-600/xxx-24-HL6: | |
| Количество: | |

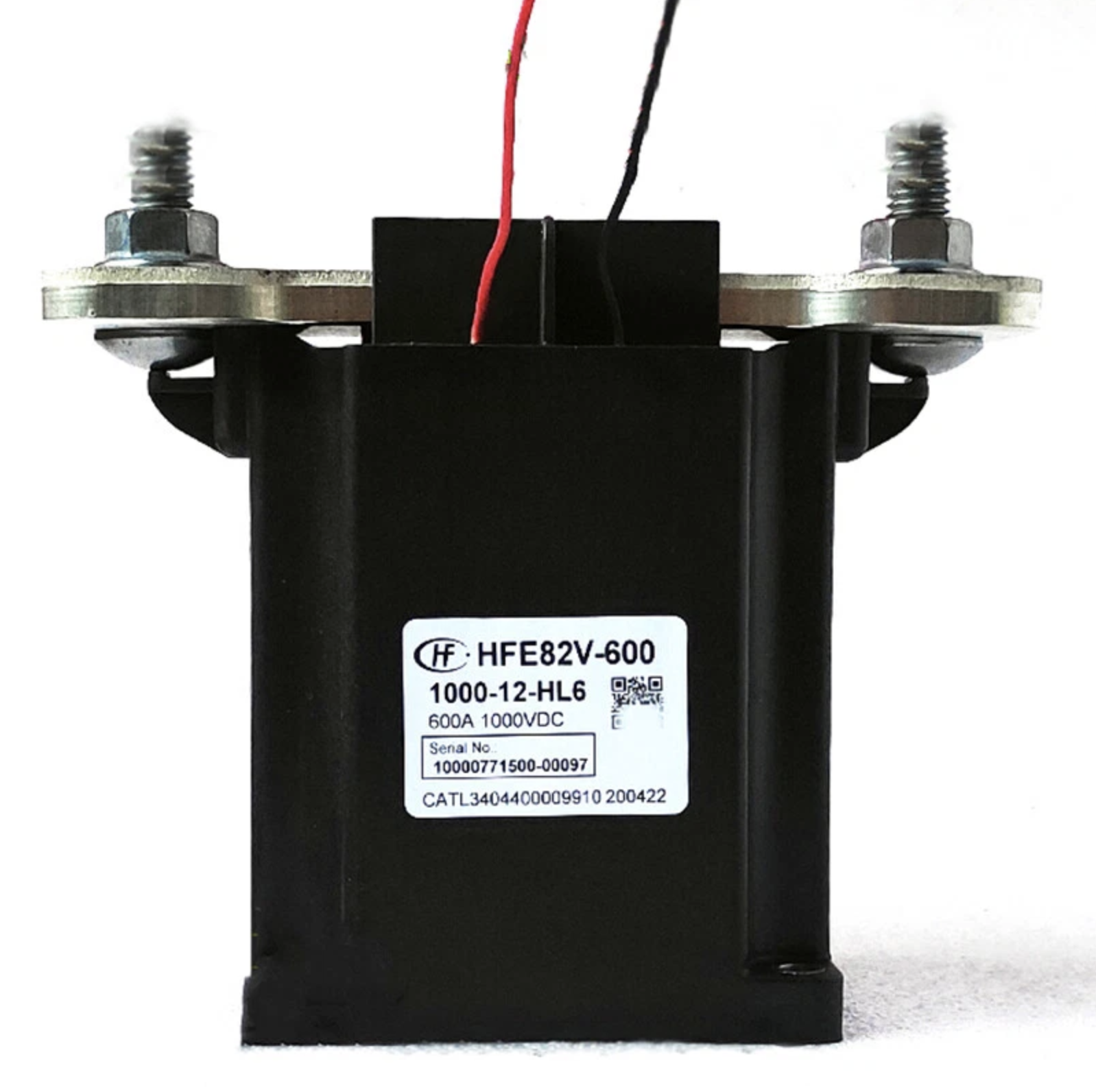

Подробности реле постоянного тока Hongfa HFE82V-600
 | Рейтинг катушки |
Номинальное напряжение Вд.ц | Напряжение срабатывания Вд.ц | Падение напряжения Вд.ц | Сопротивление катушки Ом (@23℃) | Мощность катушки W (@23℃) Прибл. |
| 12 | ≤9 | 1-9 | Вождение: 2,88x(1±7%) Удержание: 14,4x(1±7%) | Мощность привода: 50 Вт Удерживающая мощность: 10 Вт |
| 24 | ≤18 | 2-18 | Вождение: 11,52x(1±7%) Удержание: 57,6x(1±7%) | Мощность привода: 50 Вт Удерживающая мощность: 10 Вт |
| Контактные данные |
| Контактная информация | 1 Форма А | |
| Контактное сопротивление | Макс. 0,1 мОм (при 20 А) | |
| Рейтинг контактов | 600А | |
| Механическая выносливость | 2 х 10 5 операций | |
| Макс. Коммутируемое напряжение | 1000 В постоянного тока | |
| Макс. Разрывной ток | 2500 А (800 В постоянного тока) 1 оп. | |
| Мин. Загрузка приложения | 6В постоянного тока 1А | |
| Текущая пропускная способность | 600А: Продолжение. | |
| 800А: 20 мин. | ||
| 1000А: 5 мин. | ||
| 3000А: 4 с | ||
| 8000А: 10 мс | ||
| Электрическая выносливость |
| Модель | Версия | Температура окружающей среды | Рейтинг контактов | ВКЛ: ВЫКЛ | Электрическая выносливость |
| ХФЭ80В-600 | 1 час | Комнатная температура | Изготовление Пусковой ток 120 А, C=1100 мкФ Контактное напряжение 750 В постоянного тока | 0,6 с: 5,4 с | 5х10 4 операций |
Переключение Постоянный 10А Контактное напряжение 800 В постоянного тока | 0,05 с: 20 с | 1x10 5 операций | |||
Переключение Постоянный 100А Контактное напряжение 450 В постоянного тока | 0,05 с: 20 с | 1x10 4 операций | |||
Переключение Постоянный 300А Контактное напряжение 750 В постоянного тока | 0,05 с: 20 с | 2000 операций | |||
Переключение Постоянный 600А Контактное напряжение 750 В постоянного тока | 0,05 с: 20 с | 500 операций | |||
Обратное переключение Постоянный -100А Контактное напряжение 750 В постоянного тока | 0,05 с: 20 с | 5х10 3 операций | |||
Обратное переключение Постоянный -300А Контактное напряжение 750 В постоянного тока | 0,05 с: 20 с | 1000 операций | |||
Обратное переключение Постоянный -600А Контактное напряжение 750 В постоянного тока | 0,05 с: 20 с | 300 операций | |||
Ломать Постоянный 2500А Контактное напряжение 800 В постоянного тока | 0,05 с на | 1 операция | |||
Ломать Постоянный 600А Контактное напряжение 800 В постоянного тока | 0,05 с на | 100 операций |
| Механическая выносливость |
| Версия | Рейтинг контактов | Температура окружающей среды | ВКЛ: ВЫКЛ | Механическая выносливость |
| 1 час | Без нагрузки | Комнатная температура | 0,5 с: 1,5 с | 2x10 5 операций |
| Информация для заказа |
| HFE82 | V | -600 | /ХХХ | -12 | -ЧАС | L | 6 | (ХХХ) |
Тип HFE82 | ||||||||
| Приложение V: Транспортное средство | ||||||||
| Код серии 600: 600А | ||||||||
| Напряжение нагрузки Ноль: 450 В постоянного тока 750: 750 В постоянного тока 1000: 1000 В постоянного тока | ||||||||
| Напряжение катушки 12: 12 В постоянного тока 24: 24 В постоянного тока | ||||||||
| Тип контакта H: 1 форма A | ||||||||
| Вывод катушки L: провод | ||||||||
| Зажим нагрузки 6: гнездо + клемма медной шины | ||||||||
| Специальный код Требование клиента (Требование клиента только для особых требований) | ||||||||

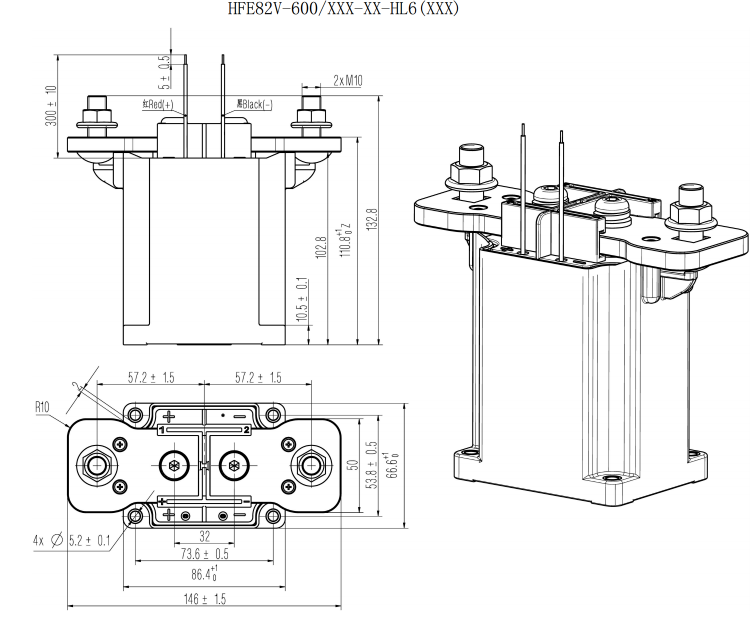

| Габаритные размеры |
