HFE82V-250C/xxx-xx-H-x5x
Hongfa

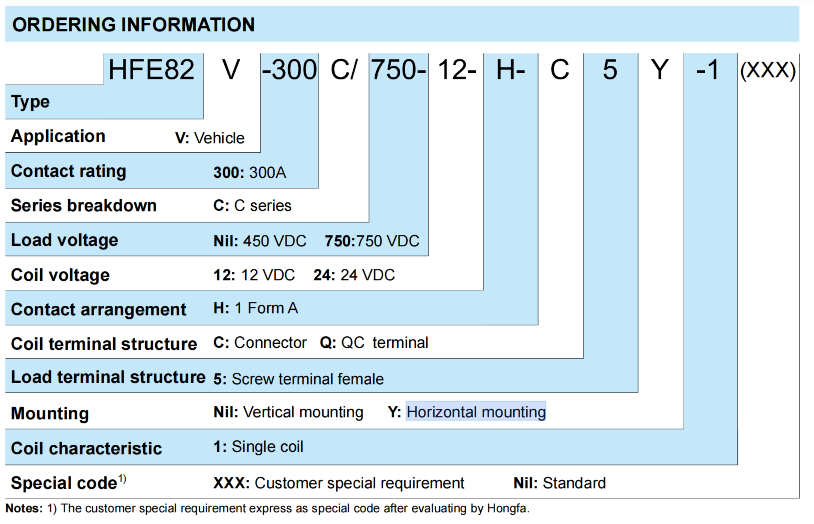

| Вертикальный монтаж: HFE82V-300C/xxx-xx-H-C5-1: | |
|---|---|
| Горизонтальный монтаж: HFE82V-300C/xxx-xx-H-C5Y-1: | |
| Количество: | |
Детали реле постоянного тока Hongfa HFE82V-300C
 | Рейтинг катушки |
Номинальное напряжение Вд.ц | Напряжение срабатывания Вд.ц | Падение напряжения Вд.ц | Сопротивление катушки Ом (@23℃) | Мощность катушки W (@23℃) Прибл. |
| 12 | ≤9 | ≥1 | 24 х (1 ±1 0%) | 6 |
| 24 | ≤18 | ≥2 | 96 х (1 ±1 0%) | 6 |
| Контактные данные |
| Контактная информация | 1 Форма А | |
| Контактное сопротивление | ≤0,5 мОм (при 300 А) | |
| Рейтинг контактов | 300А | |
| Механическая выносливость | 2 х 10 5 операций | |
| Макс. Коммутируемое напряжение | 1000 В постоянного тока | |
| Макс. Разрывной ток | 2000 А (750 В постоянного тока) 1 оп. | |
| Макс. Коммутируемая мощность | 300кВт | |
| Тип 450В | Тип 750В | |
| Электрическая выносливость | Изготовление: 7,5×104 операций (Постоянный ток 140 А, контактное напряжение 20 В постоянного тока) | Изготовление: 7,5×104 операций (Постоянный ток 140 А, контактное напряжение 20 В постоянного тока) |
| Разрыв: 1000 операций (450 В постоянного тока, 300 А) | Разрыв: 500 операций (750 В постоянного тока, 300 А) | |
| Размыкание: 1000 операций (450 В постоянного тока, -300 А) | Разрыв: 500 операций (750 В постоянного тока, -300 А) | |
| Размыкание: 1 оп (450 В постоянного тока, 2000 А) | Размыкание: 1 оп (750 В постоянного тока, 2000 А) | |
| Размыкание: 1 оп (450 В постоянного тока, -2000 А) | Размыкание: 1 оп (750 В постоянного тока, -2000 А) | |
| Текущая пропускная способность | 300А:Продолжение. | |
| 450А 5мин | ||
| 600А 2мин | ||
| 900А 30-е годы | ||
| 1000А 25с | ||
| Характеристики |
| Сопротивление изоляции | 1000 МОм (1000 В постоянного тока) | |
| Диэлектрическая прочность | Между катушкой и контактами | 2600 В переменного тока, 1 мин. |
| Между открытыми контактами | 2600 В переменного тока, 1 мин. | |
| Время работы (при номинальном напряжении) | ≤30 мс | |
| Время отпускания (при номинальном напряжении) | ≤10 мс | |
| Ударная устойчивость | Functional | Вблизи: 588 м/с² Открыто: 196 м/с² |
| Разрушительный | 588 м/с² | |
| Устойчивость к вибрации | 10–500 Гц 49 м/с² | |
| Влажность | 5% - 85% относительной влажности | |
| Температура окружающей среды | -40℃ - 85℃ | |
| Структура нагрузочного терминала | Винтовая клемма M6 «мама» | |
| Вес устройства | Прибл. 370г | |
| Габаритные размеры | 88,3x42,5x74,5 (HC5) 85,1x42,5x74,5 (HC5Y) | |

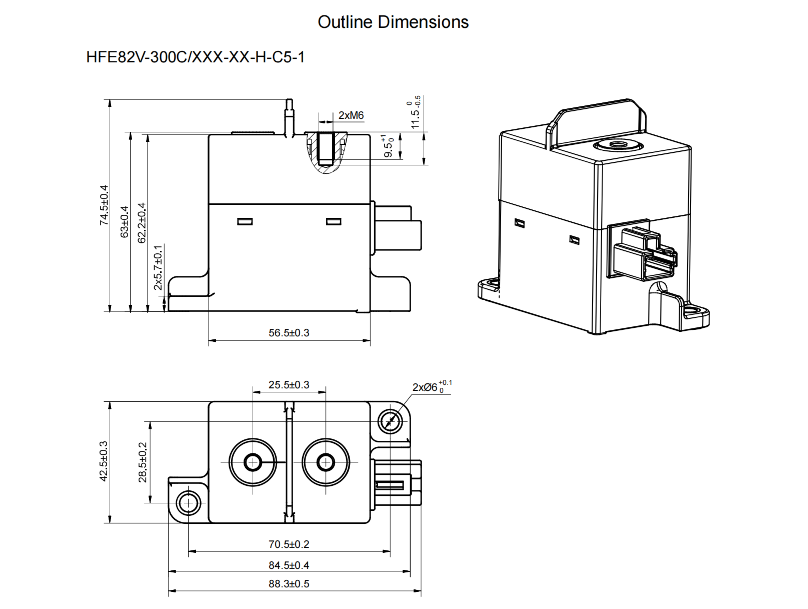

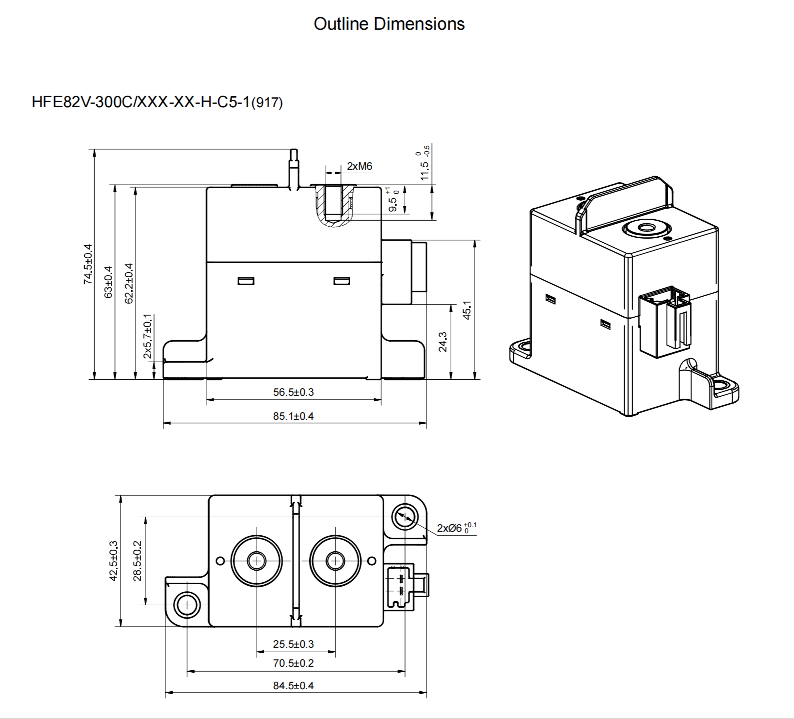

| Габаритные размеры Нижнее крепление |
