ЭВ20
SCII
| ЭВ20-12АД-Е: | |
|---|---|
| ЭВ20-12АД-С: | |
| Количество: | |
Детали контактора постоянного тока серии SCII LEV100
 | Информация о сертификации |
Соответствуйте RoHS (2011/65/ЕС)
| Номенклатура |
| Типичный номер детали | ЛЕВ100- | 12 | ОБЪЯВЛЕНИЕ | -Е | S | P |
| Серия : Контактор LEV100=100A | ||||||
Напряжение катушки: 12=12 В постоянного тока | ||||||
| Монтаж: AD= Нижнее крепление | ||||||
E = Экономический | ||||||
Форма: Ноль=Нормальный S=Компактный | ||||||
Монтаж: Ноль=Тип штекера P = сварка печатной платы | ||||||
| Данные о производительности |
| Основные контактные данные | Ожидаемый срок службы | |||
| Контактная информация | 1 Форма А (СПСТ-НО) | Электрическая выносливость (замыкание/разрыв) | Проверьте таблицу ниже | |
| Макс. Коммутируемое напряжение | 750 В постоянного тока | Механическая жизнь | 200 000 циклов | |
| Номинальный ток | 20А | Электрическая выносливость (Сделать / сломать) 10 А при 450 В постоянного тока | 10 000 циклов | |
| Краткосрочный ток | 200А (3мин) | Электрическая выносливость (Только сделать) 20 А при 450 В постоянного тока | 75 000 циклов | |
| Диэлектрическое выдерживаемое напряжение (начальное) | Между открытыми контактами | 2500 В переменного тока, 1 мА, 1 мин. | Механическая жизнь | 200 000 циклов |
| Между контактами и катушкой | 3000 В переменного тока, 1 мА, 1 мин. | |||
| Сопротивление изоляции (начальное) | Терминал к терминалу | Мин. 1000 мОм при 500 В постоянного тока | ||
| Терминал к катушке | ||||
| Падение напряжения (начальное) | ≤50 мВ при 10 А | |||
| Нарушение лимита | 30 А при 450 В постоянного тока, 5 циклов | |||
| Данные об окружающей среде | Время работы и выпуска | |||
| Шок | Functional | 196 м/с² Синус полуфабрикат плюс | Время работы | 30 мс, Макс. @20℃ |
| Разрушительный | 490 м/с² Синус полуфабрикат плюс | Время выпуска | 12 мс, Макс. @20℃ | |
| Рабочая температура | -40℃ - +85℃ | |||
| Влажность | 5% - 85% относительной влажности | |||
| Масса | 50 г | |||
| Данные катушки | |
| Номинальное напряжение | 12 В постоянного тока |
| Напряжение срабатывания | Макс. 9 В постоянного тока |
| Падение напряжения | Мин. 0,8 В постоянного тока |
| Мощность катушки | 3 Вт |
| Номинальное сопротивление катушки | 48 Ом |

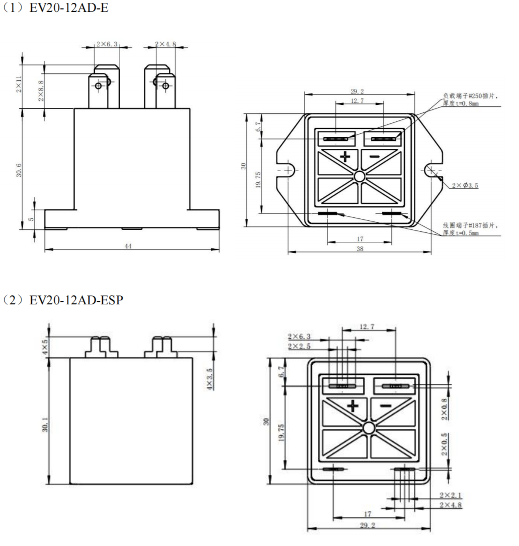

| Габаритные размеры |
