EV150-ААД
SCII
| EV150-ААД: | |
|---|---|
| EV150-ХАД: | |
| Количество: | |

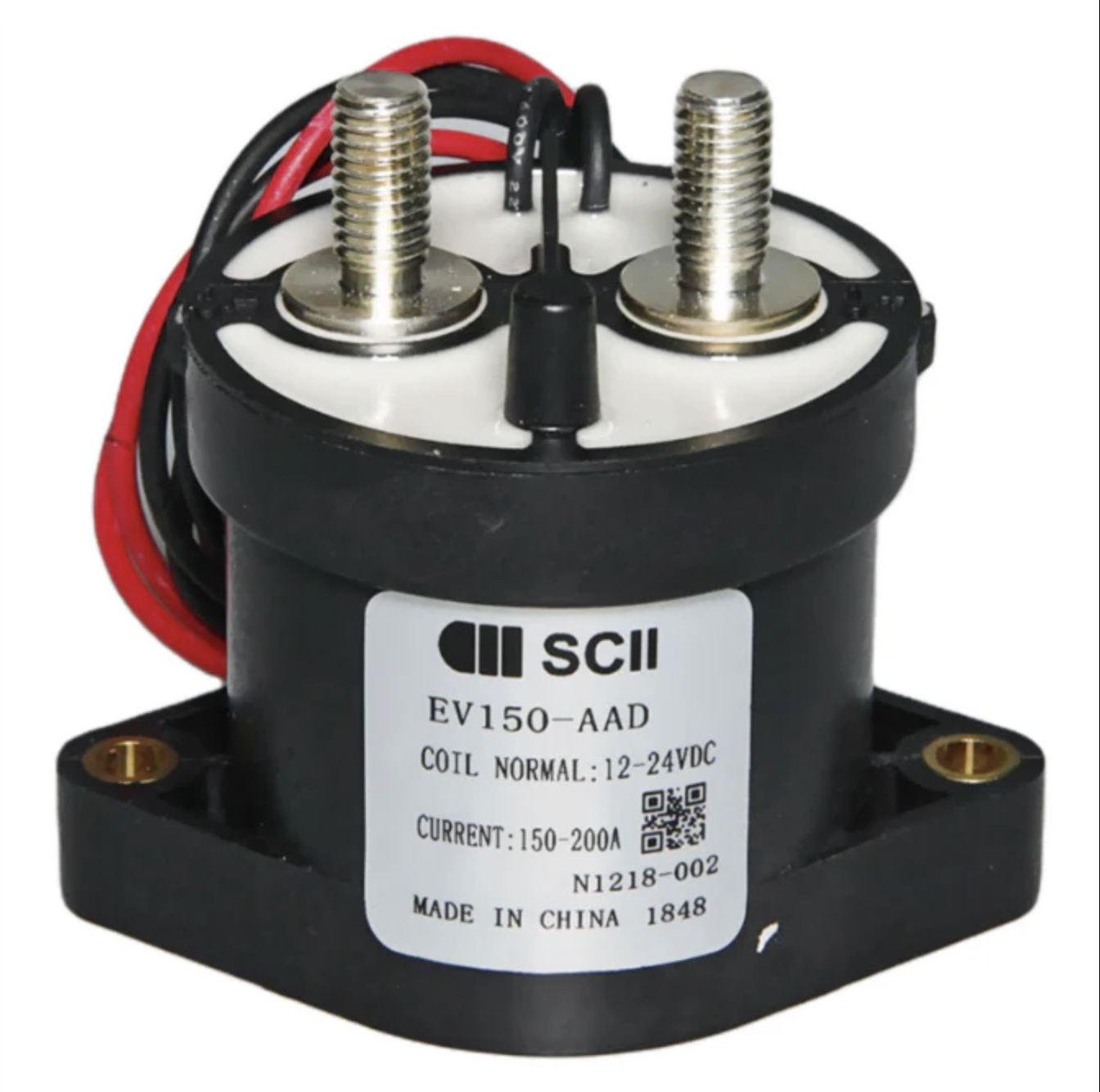

Детали контактора постоянного тока серии SCII EV150
 | Информация о сертификации |
Соответствуйте RoHS (2011/65/ЕС)
Соответствует стандарту GB/T 14048.5-2017, сертифицирован CCC.
Соответствует стандартам BS EN 60947-5-1:2004+A1:2009, сертифицирован CE.
Соответствуют стандартам IEC60947-5-1
Сертифицирован UL, E490848.
| Номенклатура |
| Типичный номер детали | EV150- | A | ОБЪЯВЛЕНИЕ | F | -01 |
| Серия : Контактор EV150=150А | |||||
| Контактная форма: A=Нормально открытый без доп. Контакты H=Нормально открытый с доп. Контакты | |||||
| Монтаж : AD=нижнее крепление | |||||
Полярность нагрузки: F=неполярная нагрузка Nil=полярная нагрузка | |||||
| XX=Специальная настройка | |||||
| Данные о производительности |
| Основные контактные данные | Ожидаемый срок службы | |||
| Контактная информация | 1 Форма А (СПСТ-НО) | Электрическая выносливость (замыкание/разрыв) | Проверьте таблицу ниже | |
| Макс. Коммутируемое напряжение | 900 В постоянного тока | Механическая жизнь | 200 000 циклов | |
| Номинальный ток | 150-200А | Вспом. Контакт | ||
| Макс. Ток короткого замыкания | 2000 А при 3200 В постоянного тока (1 с) | Вспом. Контактная информация | 1 Форма А | |
| Краткосрочный ток | 300А (5мин) 400А (1мин) 500А (30 с) | Вспом. Контактный ток Макс. | 2А при 30 В постоянного тока 3А при 125 В постоянного тока | |
| Диэлектрическое выдерживаемое напряжение (начальное) | Между открытыми контактами | 4000 В постоянного тока, 1 мА, 1 мин. | Вспом. Контактный ток Мин. | 100 мА при 8 В |
| Между контактами и катушкой | 2000 В постоянного тока 1 мА 1 мин | |||
| Сопротивление изоляции (начальное) | Терминал к терминалу | Мин. 1000 мОм при 1000 В постоянного тока | Вспом. Контактное сопротивление Макс. | 0,147 Ом при 30 В постоянного тока 0,150 Ом при 125 В переменного тока |
| Терминал к катушке | ||||
| Падение напряжения на контакте (начальное) | Макс. 50 мА (100 А) | |||
| Нарушение лимита | 1500 А при 450 В постоянного тока, 1 цикл | |||
| Данные об окружающей среде | Время работы и выпуска | |||
| Шок | Functional | 196 м/с² Синус полуфабрикат плюс | Время работы | 25 мс, Макс. @20℃ |
| Разрушительный | 490 м/с² Синус полуфабрикат плюс | Время выпуска | 12 мс, Макс. @20℃ | |
| Рабочая температура | -40℃ - +85℃ | |||
| Влажность | 5% - 85% относительной влажности | |||
| Масса | 0,95 фунта (0,43 кг) | |||
| Данные катушки | |
| Номинальное напряжение | 9–36 В постоянного тока |
| Напряжение срабатывания | Макс. 9 В постоянного тока |
| Падение напряжения | Мин. 6 В постоянного тока |
| Макс. Пусковой ток | 3,8А |
| Средний ток удержания | 0,13 А при 12 В постоянного тока 0,07 А при 24 В постоянного тока |
| Мощность катушки | 1,56 Вт при 12 В постоянного тока 1,68 Вт при 24 В постоянного тока |

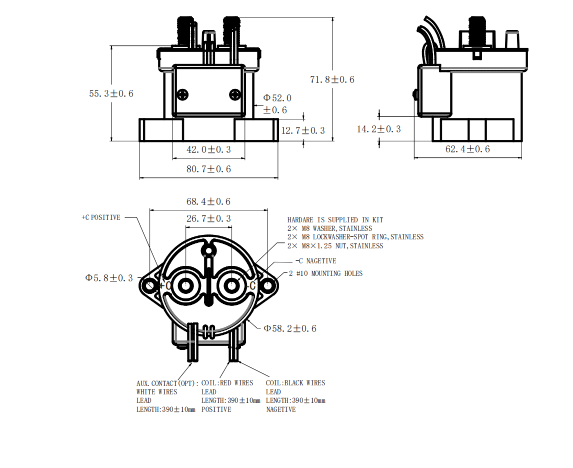

| Габаритные размеры |
